Caratteristiche delle guide lineari a basso profilo

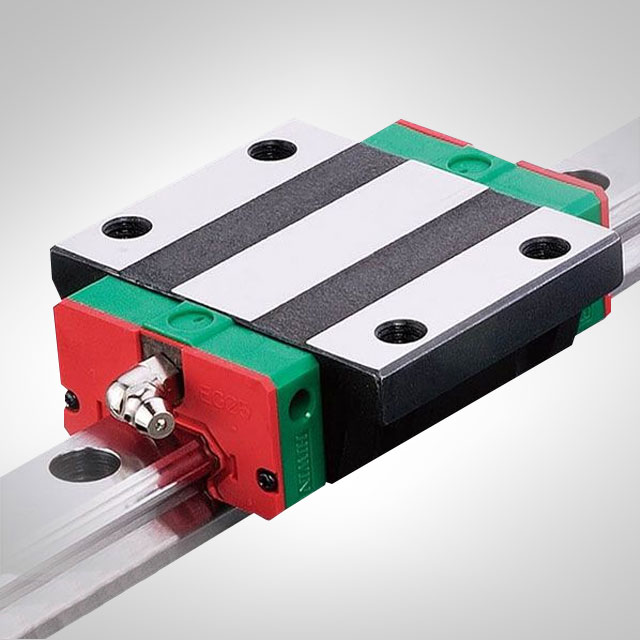

Le guide lineari a sfere ribassate EG si identificano per la presenza di quattro ricircoli di sfera con angolo di contatto ad arco circolare sulle piste di rotolamento, pari a 45°. Questa conformazione assicura alle guide lineari a basso profilo un'elevata capacità di carico, ridotte forze di attrito e una notevole efficienza, aspetti cruciali nella movimentazione meccanica. Inoltre, sono dotate di elementi di trattenuta concepiti per bloccare le sfere all'interno della struttura e prevenirne la caduta durante le operazioni di montaggio e smontaggio del carrello della rotaia. Le dimensioni del carrello, corrispondenti alla serie QE, consentono la loro intercambiabilità e la possibilità di montarli anche sulla rotaia EGR, conferendo al prodotto una maggiore versatilità d'impiego.
Per concludere le specifiche tecniche riguardanti la struttura delle guide lineari a sfere ribassate, è fondamentale sottolineare che le guide EG offrono la possibilità di scegliere tra 6 diverse posizioni di collegamento per l'ingrassatore o l'adattatore per la lubrificazione. Questa caratteristica evidenzia la flessibilità e l'adattabilità del prodotto.
