GUIDE LINEARI HIWIN
Serie HG


Le guide lineari Hiwin a sfere per carichi pesanti

  • Introduzione
  • Struttura
  • Vantaggi
  • Fast contact

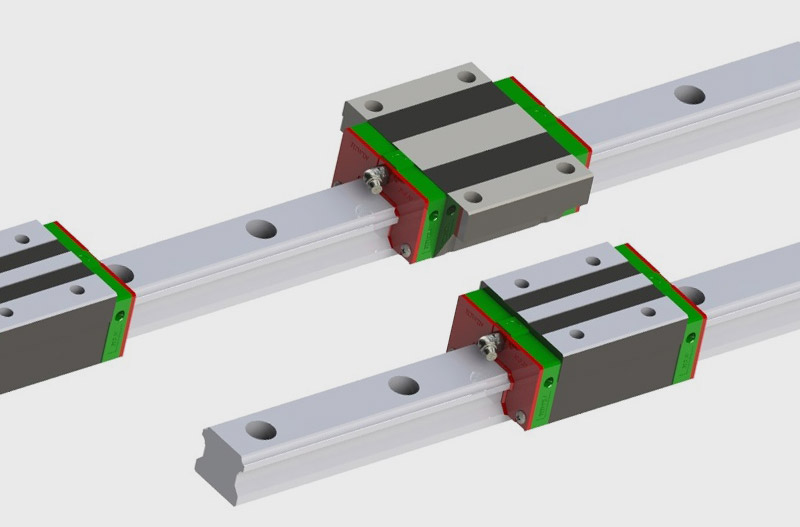

Guide lineari Hiwin serie HG
Introduzione

Le guide lineari Hiwin serie HG sono guide a ricircolo di sfere progettate per la gestione di carichi pesanti. La loro struttura, infatti, è ottimizzata per offrire grandi capacità di carico e ottime rigidità, ben superiori rispetto ad altri modelli di guide lineari a sfere. La capacità di auto-allineamento permette di compensare gli errori di installazione, così da raggiungere e mantenere un’elevata e costante precisione di posizionamento e movimento. Nello specifico, sono i requisiti della macchina a cui sono applicate le guide a determinare la scelta della classe di precisione tra le cinque disponibili per questa serie. In base all’applicazione, è inoltre possibile applicare un precarico alle guide lineari Hiwin serie HG secondo tre classi standard definite dal produttore (precarico leggero, medio o forte), mantenendo le caratteristiche di alta efficienza e basso attrito.

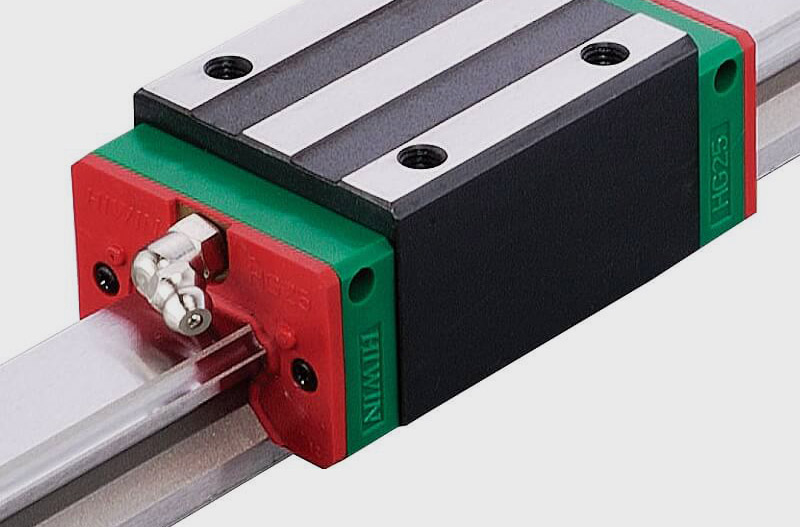

Guide lineari Hiwin serie HG
Struttura

Le guide lineari Hiwin serie HG presentano quattro piste di scorrimento delle sfere con angolo di contatto di 45° e scanalatura ad arco circolare. Sono inoltre dotate di appositi elementi di trattenuta che, bloccando le sfere, permettono di assemblare e smontare facilmente il carrello. Selezionati tra le diverse varianti disponibili a seconda del campo di applicazione, i sistemi di tenuta limitano l'entrata di agenti esterni e le fuoriuscite di lubrificante.

Per finire, è possibile scegliere tra 6 possibili posizioni di collegamento dell’ingrassatore o dell’adattatore per lubrificazione.

Vantaggi
  • Coefficiente di carico elevato in 4 direzioni
  • Elevata efficienza e precisione
  • Basse perdite d’attrito
  • Assenza di gioco
  • Intercambiabilità
Applicazioni

Le guide lineari Hiwin serie HG trovano ampia applicazione nell’industria manufatturiera e meccanica per la lavorazione di diversi materiali. Possono essere infatti utilizzate su macchine utensili (trapani, fresatrici, foratrici, torni, rettificatrici, punzonatrici), macchine per il taglio e la lavorazione ad alta precisione, ma anche centri di lavoro più complessi. La flessibilità delle guide lineari serie HG si estende ad altri settori e applicazioni industriali, tra cui macchine di produzione e controllo semiconduttori, tecnologie di misurazione, dispositivi di trasporto e attrezzatture per il trasferimento ad alta velocità e apparecchiature automatiche di vario genere.

scarica pdf serie HG

Fast contact
Richiedi informazioni o un preventivo per le guide lineari Hiwin serie HG

Se sei interessato a questo prodotto per il tuo impiego industriale e desideri ricevere maggiori informazioni o valutare un preventivo senza impegno, non esitare a contattarci. Il nostro team risponderà il prima possibile a ogni tua richiesta.

Richiedi info
